LANケーブルの作成方法(2014/09/26)

材料

• ケーブル:カテゴリー5のUTPケーブル(一本)
• コネクター: RJ-45 (二個)

工具

• 圧着工具(必須) :コネクタをケーブルに圧着する(専用工具)
• ニッパー(ほぼ、必須) :ケーブルを切る/芯線の先を揃える
• チェッカー(あると便利) :ケーブルの通電をチェックする
• ストリッパー(あると便利) :ケーブルの皮(被覆)を剥(はが)す

ケーブル作成

ケーブルの切断

ニッパーで、ケーブルを適度な長さで切断する

端の皮を剥す

• ケーブルの端の部分の皮を剥す:ストリッパーがあると簡単
• 剥す長さは3 cm位:長めにすると、以下の作業が楽になる

芯線を揃える

• ケーブルの皮を剥したら
  • 左手の親指で、しっかりと袖を抑える
• 芯線の縒(より)を戻し、正しい順番に並べる
  • 芯線は、2本1対の物が4対ある(縒り合されている)
    • 芯線の色:オレンジ(O)、茶(Br)、緑(G)、青(B)の４色が対
    • それぞれ縒を戻す

    • 芯線を左から右に次の様に並べる

      白オレンジ オレンジ 白緑 青 白青 緑 白茶 茶 (T568B)

    • 指でしごいて、芯線を延す
    • 芯線の先は、横に一直線になるようにニッパーで切る

圧着

• 圧着すると後戻りができない
  • 圧着の前に十分に確認すること
• 圧着前の三つポイント

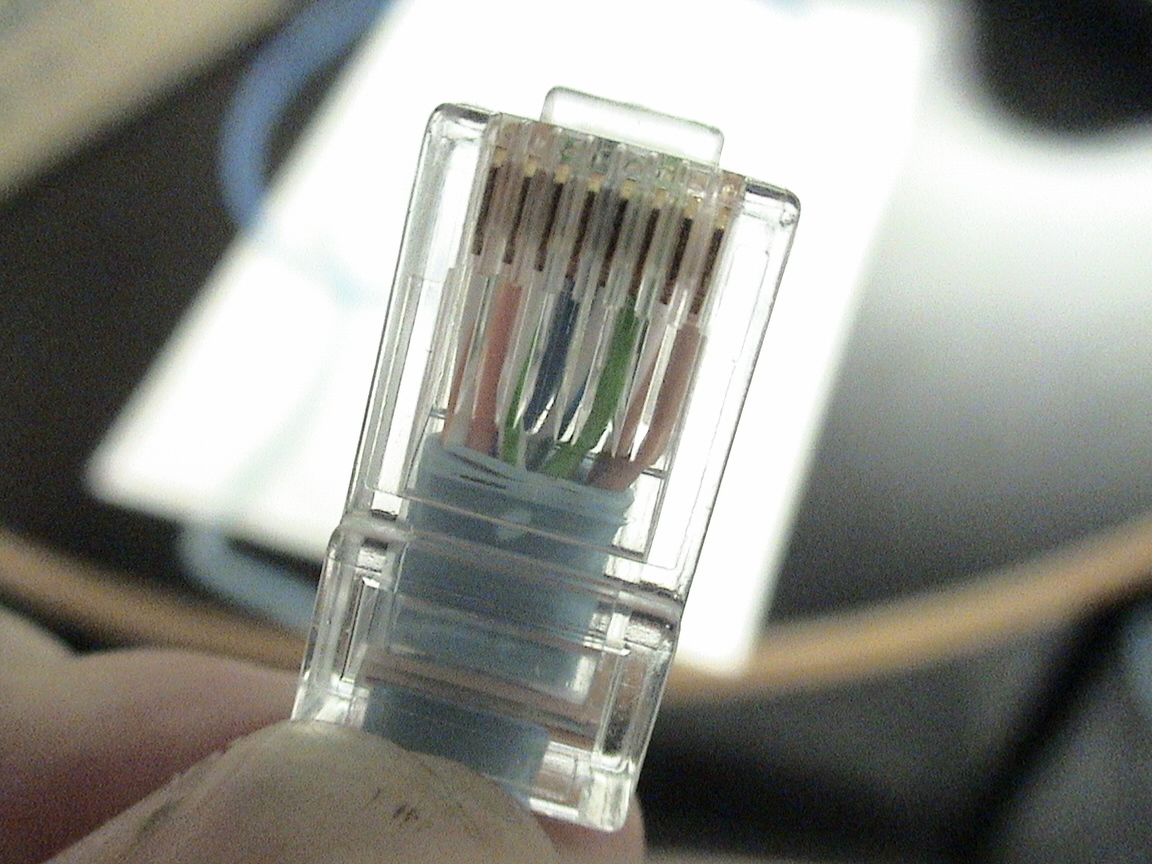

  • 腹からみて、色は正しい順番になっているか? (図1[色の順序は正しいか ?])
    • 左: WO,O,WG,B,WB,G,WBr,Br

  • 頭からみて、芯線が奧まで届いているかどうか? (図2[先が届いているか ?])
    • 芯線の金属部分が全て見えるか?

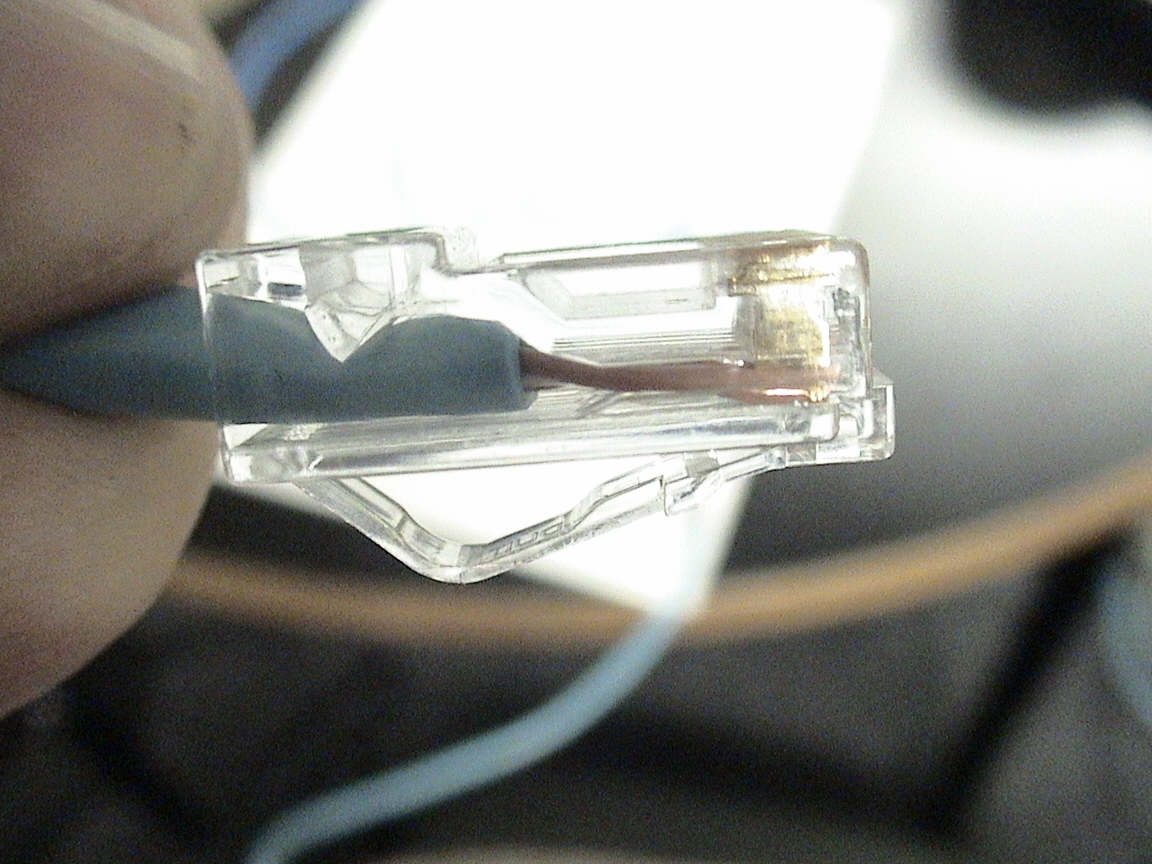

  • 横からみて、袖を噛むようになっているか? (図3[皮の袖を噛んでいるか ?])
    • 袖が奧まで届くようにする
    • 長めなら、先をニッパーで切りそろえて短くする

• 圧着工具
  • コネクターは十分に奧まで差し込む
  • 戻りがある工具は、戻るまで握る
• 芯線をコネクターに差し込み圧着工具で圧着する

通電検査

• テスターで通電を確認する

ケーブル作成の極意

• ケーブル作成上の三つのテクニック
  • 端点の皮は長めに剥す
    • 必要なのは12.5mm (1/2インチ)だが3〜5 cm位出してよい
  • 芯線の先をきれいに揃える
    • 指でしごいて、熊野手型にすると差し込み易い
  • 芯線を奥までまで差し込む
    • 一旦コネクタに差し込んで、先を揃えた後、芯線の先をニッパーで切って揃える
• 圧着する前の三つのチェックポイント
  • 色は正しい順番になっているか?
  • 芯線の先は奥まで届いているか?
  • 袖は噛んでいるか?
• ミスしやすい三つのポイント
  • 皮を剥(はが)す時に芯線を傷付けてしまう
    • 専用のストリッパーを利用して剥そう
  • ケーブルの縒がケーブルの中まで解けてしまう
    • 袖の部分を左手の親指でしっかり押えよう
  • 圧着が不充分(握り過ぎ)
    • 「戻り」付きの圧着工具で、しっかり、カチッと言うまで握ろう
    • 圧着前にテスターを使ってはいけない/意味がないし、外れなくなる(迷惑) !!
